２種類の３Ｄレーザースキャナーをご用意しております。
 |

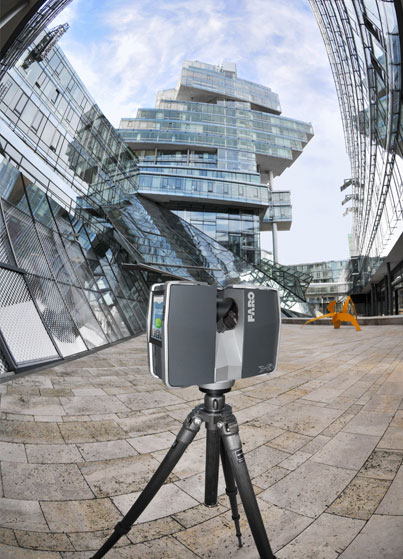

FARO Laser Scanner Focus3D X Series 中距離から長距離スキャンに最適で、あらゆる用途で利用可能です。 |
 |

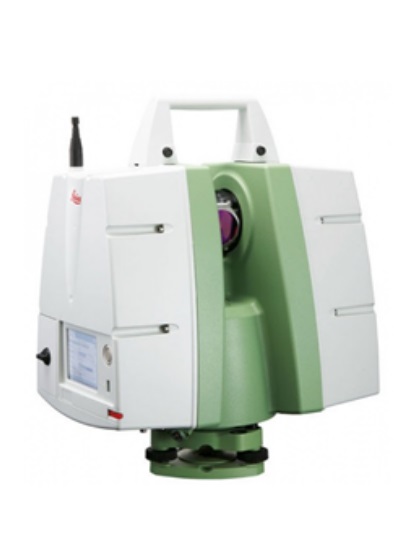

Leica ScanStation C10 ノイズの少ない点群データを取得し、長距離スキャンに最適です。 |

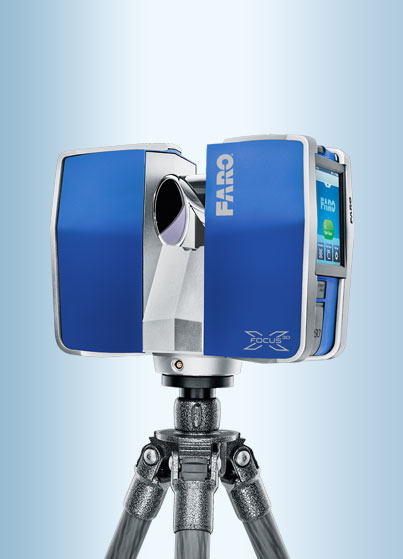

Focus3D X3301
概要
FARO Laser Scanner Focus3D X Series は中距離から長距離スキャンに最適
Focus3D X Series は強力で高速な3Dスキャナーです。あらゆる用途で利用可能です。
非常にコンパクトなFocus3D X Series は、測定が迅速で、使いやすいだけでなく、建築物の立面図、複雑な構造物、生産施設、事故現場や大型部品など、正確に記録や測定が可能です。非常に高精度なスキャン技術、携帯性と使いやすさを兼ね備えたこのスキャナーは、信頼性と柔軟性が高く、記録したデータを速やかに表示確認できます。また、3Dスキャンデータは、事故現場の再現、建築、土木、犯罪捜査や工業生産において一般的に使用されているソフトウェアに簡単にインポートできます。
バッテリー動作時間は4.5時間あるため、長時間の測定にも柔軟に対応できます。Focus3D は軽量・小型でSDカードにデータを保存できるため、スキャナーをどこにでも携帯できます。
計測、レンタルのご依頼はこちらへ
特 長
- GPS受信機とセンサーを搭載
- GPS受信機の搭載により、屋体でスキャンしたデータのつなぎ合わせも可能です。また、マルチセンサ機能には、コンパス、ハイトセンサ(高度計)及び2軸補正センサが含まれます。
- 直射日光下 / 屋外でのスキャン
- 直射日光下でも素早く高精度な測定が可能です。
- 独立型ソリューション
- 持ち運び容易なスキャナーは外部機構に接続しなくても使用可能。
- 内蔵カラーカメラ
- 内蔵カラーカメラによるフォトリアリスティックな3次元カラースキャンには、70メガピクセルの視差の無いカラーオーバーレイを装備。
- データマネジメント
- データはSDカードに記録されます。SCENEソフトウェアで後処理を行うため、PCへのコピーも簡単かつ安全に行えます。
仕様
| 範囲ノイズ ※3 | @10m | @10mにおける ノイズ圧縮※4 |
@25m | @25mにおける ノイズ圧縮※4 |
|---|---|---|---|---|
| @ 90%反射率 | 0.3mm | 0.15mm | 0.3mm | 0.15mm |
| @ 10%反射率 | 0.4mm | 0.2mm | 0.5mm | 0.25mm |
| 測定ユニット ※1 | 測定範囲 | 0.6 - 330m |
|---|---|---|
| 測定速度 (点 / 秒) | 122,000 / 244,000 / 488,000 / 976,000 | |
| 範囲誤差※2 | ±2mm | |
| カラーユニット | 解像度 | 最大70メガピクセルカラー |
| ダイナミック・カラー特性 | 自動明度補正 | |
| 視差 | 同軸設計 | |
| 偏向ユニット | 垂直視 | 300° |
| 水平視野 | 360° | |
| 垂直解像度 | 0.009°(360°あたり40,960個の3Dピクセル) | |
| 水平解像度 | 0.009°(360°あたり40,960個の3Dピクセル) | |
| 最大垂直スキャン速度 | 5,820rpmもしくは97ヘルツ | |
| レーザー (レーザークラス1) |
波長 | 1550nm |
| ビーム広がり | 標準 0.19mrad (0.011°) (1/e, half angle) | |
| ビーム径(出口) | 標準 2.25mm (1/e) | |
| データ処理 | データ蓄積 | SD、SDHC TM、SDXC TM、32GB のカードが含まれます |
| スキャナーコントロール | タッチスクリーン・ディスプレイ、Wi-Fi | |
| Wi-Fi アクセス | Flash® 搭載のモバイル機器での遠隔操作、スキャンの視覚化、ダウンロードが可能 | |
| マルチセンサ | 2軸補正センサ | 精度 0.015°測定範囲 ±5 |
| 高度センサ | 固定点に対する高度を検出しスキャンに追加 | |
| コンパス ※5 | 方位情報を保持、キャリブレーション機能を搭載 | |
| GPS | GPS受信機 |
仕様は予告なしに変更になることがあります;
※1 屋内、または低環境光の屋外、90%反射面。
※2 範囲誤差とは、スキャナーの位置と平面ターゲット間で生じる最大誤差をいう。
※3 範囲ノイズとは最適な平面スキャンで生じる標準偏差をいう。
※4 ノイズ圧縮アルゴリズムは平均4または16単位で発生するため、未加工データを2または4単位で圧縮。
※5 対象物に強磁性がある場合、地球磁場に影響を与え、測定精度が低下する場合あり。
デモ動画
デモ動画
※ YouTube でデモ映像をご覧頂けます。動画は随時追加されます。
※ 校舎の建て替え工事に際し、歴史ある建築物をデジタル３次元データとして保存するプロジェクトです。
