赤外線サーマル＆CCTVカラー　デュアルPTZカメラ

TPV-IBD・IHD

概要
仕様

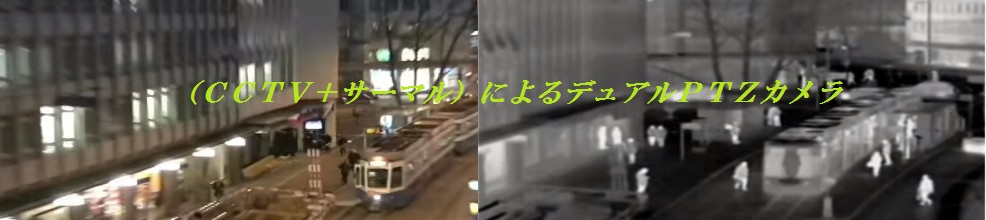

カメラデモ

概要

災害は昼間だけに起きるとは限りません。監視対象が広範囲であれば夜間の照明など、付帯設備にコストがかかってしまいます。
そこで我々は以下のようなご要望にサーマルカメラでお応え致します。

土砂崩れの復旧作業に監視カメラを設置したが、夜間は見えない。
夜間の河川監視に照明を設置したが、一部しか見えない。
山間部の工事に監視カメラを設置したが、霧が多く見通しが悪い。
煙の発生により監視カメラの視界が遮られ、その先が見えない。

【上記のような場面でも赤外線サーマルカメラTPVはその真価を発揮し、監視を可能とします。

仕様

赤外線サーマルカメラ

高解像度 1280 × 720
QIET (Quality Image Enhancement Technology)　特許出願中
デジタルズーム　(最大4倍 15段階)
基準温度補正機能　TEC (Thermo Electric Controller)
高分解能　40mk

CCTVカラーカメラ

214万画素　光学30倍・デジタル12倍ズームカメラ
1/2.8"Exmor CMOSセンサーを採用

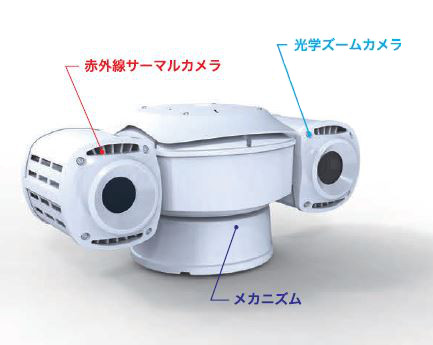

メカニズム

屋外に最適　耐水・耐塵　IP-68
1000時間　塩水噴霧試験クリア

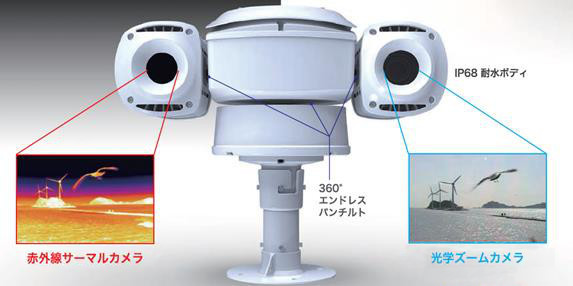

死角ゼロを実現した 360℃エンドレスのパン・チルト
最小回転角度　高分解能 0.024°
プリセット機能 (監視位置登録)　165箇所

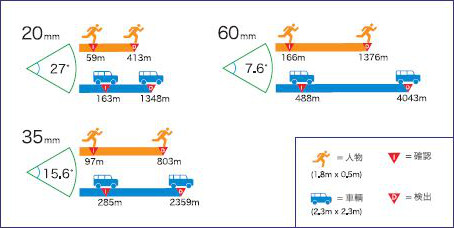

サーマルカメラのレンズバリエーション

外径寸法

仕様表

型式		TPV-IBD	TPV-IHD
サーマルカメラ部
サーマルモジュール		非冷却VOxマイクロポロメータ
Pixcel幅		25μm	17μm
波長		8 ～ 14μm
分解能		40mK / F1.0	70mK / F1.0
出力周波数		NTSC : 59.94Hz (30fps)
解像度		720 × 480	1280 × 720
レンズ		20mm (標準)、11mm、35mm、60mm
AGC		4モード × 5段階　( x 1.0 、x 1.5 、x 2.0 、x 2.5 、x 3.0 )
表示モード		カラー (3モード)、白黒
Dズーム		x4 (15段階)
CCTVカメラ部
撮像素子		1/2.8"Exmor CMOSセンサー
有効画素数		214万画素
レンズ		光学30倍　デジタル12倍
焦点距離		f = 4.3 ～ 129mm　F1.6 ～ 4.7
最低被写体照度		カラー 0.1Lux　白黒 0.01Lux
駆動部
水平回転角度		360度エンドレス
水平回転速度	マニュアル	50° ～ 90°/ 秒 (5段階)
水平回転速度	プリセット	100°/ 秒
垂直回転角度		360度エンドレス
垂直回転速度	マニュアル	50° ～ 90°/ 秒 (5段階)
垂直回転速度	プリセット	100°/ 秒
最小回転角度		0.0225°
プリセット		165箇所 (スピードコントロール設定可能)
グループツアー		8グループ
オートスキャン		プログラム可能
パスワード保護		可能
映像出力		CVBS : 1.0Vp-p / 75Ω
専用線通信		RS-485
アラーム入力		4チャンネル
外部出力		2チャンネル (リレー出力)
使用温度範囲		-40℃ ～ +55℃
仕様湿度範囲		90%RH以下 (ただし結露のないこと)
保護構造		IP68
電源電圧		カメラ : AC24V 2.6A or DC24V 1.7A (いずれも最大値、AC / DCどちらでも可)	カメラ : AC24V 2.8A or DC24V 1.9A (いずれも最大値、AC / DCどちらでも可)
質量		約12.3kg
