LEICA BLK360 G2 IMAGING SCANNER仕様

概要

高速HDR球面イメージングシステムとリアルタイム事前合成の為のVisual Inertial System(VIS)を統合した3Dスキャナ

外観

ハウジング　　　　　　　　　　　　　　アルマイト加工処理アルミニウム
寸法　　　　　　　　　　　　　　　　　高さ ： 155 mm / 直径 ： 80 mm
重量　　　　　　　　　　　　　　　　　0.75kg（0.85 kg バッテリー含む）
トランスポートカバー　　　　　　　　　GVP739 輸送用カバー
マウント方法　　　　　　　　　　　　　プッシュボタン式クイックリリース

操作方法

スキャン開始　　　　　　　　　　　　　ワンボタンオペレーション

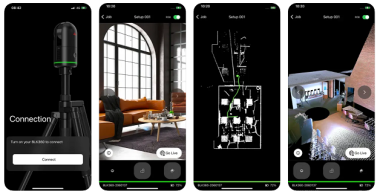

遠隔操作　　　　　　　　　　　　　　　■iOS および Android スマートフォン向けBLK Liveアプリ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　■iOS/ Android タブレット PC/スマートフォン用 Cyclone Field360アプリ
通信/データ転送　　　　　　　　　　　  無線 LAN （ 802.11 b/g/n ）
内蔵メモリ　　　　　　　　　　　　　　最大 1500 スキャンを保存
装着向き　　　　　　　　　　　　　　　直立または倒立（三脚装着時）

電力

バッテリータイプ　　　　　　　　　　　充電式内蔵リチウムイオンバッテリー（ Leica GEB825 ）
容量　　　　　　　　　　　　　　　　　1つのバッテリで最大 70 スキャンが可能

レーザースキャニングシステム

レーザータイプ　　　　　　　　　　　　WFD(Waveform Digitizing)技術により強化された高速TOF(Time of flight)方式
レーザークラス　　　　　　　　　　　　1（IEC 60825-1:2014）
レーザー波長　　　　　　　　　　　　　830 nm
スキャン範囲　　　　　　　　　　　　　水平 360° / 鉛直 270°
測定範囲* 　　　　　　　　　　　　　　 最小 0.5 m – 最大 45 m
スキャンスピード　　　　　　　　　　　最大 680,000 点/秒
スキャンモード　　　　　　　　　　　　選択可能な4つのスキャン密度設定(6/12/25/50mm＠10m)

イメージングシステム

内蔵カメラ　　　　　　　　　　　　　　1300 万画素 4カメラシステムで10,400万画素の生データを取得し, 360°x 270°の球面画像を生成
撮影時間　　　　　　　　　　　　　　　あらゆる光条件下で球面LDR画像を8秒、5分割HDR画像を20秒で撮影可能
画像処理モード　　　　　　　　　　　　・自動露出 LDR ・5ブラケット HDR ・オフ – スキャンのみ

パフォーマンス

データ収集　　　　　　　　　　　　　　20秒未満でフルドームスキャン（50mm@10m）と球面LDR画像を取得
3D点精度*　　　　　　　　　　　　　　  4 mm ＠ 10 m 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　リアルタイムの事前合成　　　　　　　　慣性計測ユニットが組み込まれたVISにより、計測点間のスキャナーの位置をリアルタイムにトラッキングして自動点群アライメント処理を実施　　　　　　　　　　　　　　　　　　　　

動作環境

仕様　　　　　　　　　　　　　　　　　屋内及び屋外用
動作温度　　　　　　　　　　　　　　　0 ℃ ～ + 40 ℃
防塵/防水　　　　　　　　　　　　　　  IP54 (IEC 60529)

データ処理

データ転送　　　　　　　　　　　　　　ワイヤレスおよびUSB 3.0
デスクトップソフトウェア　　　　　　　Leica Cyclone REGISTER 360 PLUS (BLK Edition)

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
* アルベド 78% の場合
すべての精度は特に記載がない限り 1 シグマでの値です。
