Leica ScanStation C10
概要

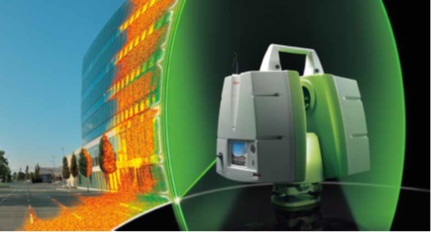

Leica ScanStation C10はノイズの少ない点群データを取得し、長距離スキャンに最適
ScanStation C10 は高精度なスキャナー機能はもちろんのこと、2軸コンペンセーター、内蔵バッテリー、 本体操作カラーグラフィックコントローラー、大容量データストレージ、自動調整機能付きリアルタイムビデオカメラ、 レーザー求芯機能を1台にまとめたオールインワン・レーザースキャナー として コンパクトになって新登場しました。
SmartX-Mirror デザインにより、フルドーム計測時でも文字通り ”分”単位での計測を可能にしますので、現場生産性の向上に大きく貢献いたします。
計測、レンタルのご依頼はこちらへ
特 長
- 高速パルスレーザー
- ノイズの少ない高速パルスレーザーで短距離から長距離まで広範囲を計測できるので、内業、外業ともに作業時間を大幅に短縮
- ２軸今ペンセーターを搭載
- ＸＹ軸方向の傾きを自動的に補正して正確なデータを取得。測量レベルのトラバース、後方交会機能と合わせて高精度で確実なデータ結合可能。
- レーザー求芯機能搭載
- 標準的な手順でScanStation C10を簡単に基準点上に設置。基準点からのスキャニングで測量座標とも簡単に結合。

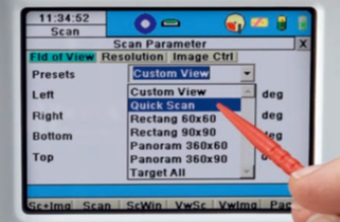

- タッチパネル
- トータルステーション感覚の親しみやすいユーザーインターフェースと標準的なワークフローで豊富な機能を操作できます。
- リアルタイムビデオカメラ
- ターゲット観測や部分詳細計測に必要な現場状況もリアルタイムで速やかに取得して把握可能。
仕様
| 一般 | 装置概要 | コンパクトで高速な2軸コンペンセー夕ー搭載レーザー スキャナー、測量用途に適合した精度、測定距離、測定視野を有する、ビデオカメラ、レーザー求心装置内蔵 |
|---|---|---|
| ユーザーインターフェース | オンボード コントロールまたはノートブック/タブレットPC | |
| データ保存 | 内蔵ハードディスクまたは外部PC | |
| 力メラ | 自動露出、ズーム機能付きの高解像度デジタルビデオカメラ | |
| 性能 | 単発測定精度 座標※1 距離※1 角度(水平/鉛直) |
6 mm 4 mm 12” |
| モデリング表面精度※2 | 2 mm | |
| ターゲット測定精度※3 | 2 mm (標準偏差) | |
| 2軸コンペンセーター | On/Off 切替可、分解能1”、補正範囲±5’、精度1.5” | |
| レーザースキャニングシステム | レーザータイプ | パルス方式半導体レーザー |
| レーザー波長 | 532 nm 可視光(緑) | |
| レーザークラス | 3R (IEC 60825-1) | |
| 測定範囲 | 300 m@反射率90%、134 m@反射率18% (最短測定可能距離 0.1 m) |
|
| スキャンスピード | 最大50,000点/秒(瞬間値) | |
| スキャン分解能 スポット径 計測密度 |
0-50 m : 4.5 mm (FWHH) ; 7 mm : (ガウス分布による) 任意設定 最小<1 mm ; (計測密度の制限内) |
|
| 測定範囲 水平 鉛直 視準 |
360°(最大) 270°(最大) 視差なし、内蔵ズームビデオ |
|
| スキャニング機構 | 水平回転する本体の鉛直回転ミラー Smart X-MirrorTM による自動スキャン |
|
| データ保存容量 | 80 GB (内蔵HDD) | |
| コミュニケーション | IPアドレスの自動割当て、イーサネット | |
| 内蔵力ラービデオカメラ | 17°×17°(1画像)1920×1920ピクセル(4メガ)、360°×270° 230画像 ズーム、自動露出調整機能付ビデオカメラ |
|
| オンボード ディスプレイ | フルカラータッチスクリーンディスプレイ タッチぺン付き QVGA (320×240ピクセル) |
|
| 整準 | 円形気泡管およびオンボードコントロールまたは Cyclone の電子気泡管 | |
| データ転送 | イーサネットまたは USB 2.0 デバイス | |
| レーザー求芯装置 | レーザークラス2 (IEC 60825-1) センタリング精度 : 1.5 mm@1.5 m レーザーポイント径 : 2.5 mm@1.5 m |
|
| 電力 | 電源 | 15 V DC, 90～260 V AC |
| 消費電力 | 平均 50 W 以下 | |
| バッテリータイプ | リチウムイオン | |
| 電源ポート | 内部バッテリー×2、外部バッテリー×1(同時使用、ホット スワップ可能) | |
| 連続使用時間 | 内部バッテリー : 3.5 h (2個)、外部バッテリー : 6 h (室温) | |
| 動作環境 | 動作温度範囲 | 0℃～40℃ |
| 保管温度範囲 | -25℃～65℃ | |
| 外部の明暗 | 計測には明暗の影響なし、写真撮影時には所定の明るさが必要 | |
| 湿度 | 結露しないこと | |
| 防塵/防水 | IP54 (IEC 60529) | |
| 外観 | スキャナー 寸法 (D×W×H) 重量 |
238 mm x 358 mm x 395 mm 13 kg (バッテリーなし) |
| 内部バッテリー 寸法 (D×W×H) 重量 |
40 mm x 72 mm x 77 mm 0.4 kg |
|
| 外部バッテリー 寸法 (D×W×H) 重量 |
95 mm x 248 mm x 60 mm 1.9 kg |
|
| ACパワーサプライ 寸法 (D×W×H) 重量 |
85 mm x 170 mm x 41 mm 0.9 kg |
このカタログの仕様および商品の外観は、改良のため予告なく変更する場合があります。
すべての精度の±表記は、特に記載がない限り1シグマでの値です。
※1 1～50mの範囲、1シグマ
※2 対象モデルをモデリングした際の使用コマンドによる
※3 HDS夕ーゲットのフィッティング アルゴリズムによる
デモ動画
デモ動画
※ YouTube でデモ映像をご覧頂けます。動画は随時追加されます。
※ 校舎の建て替え工事に際し、歴史ある建築物をデジタル３次元データとして保存するプロジェクトです。
